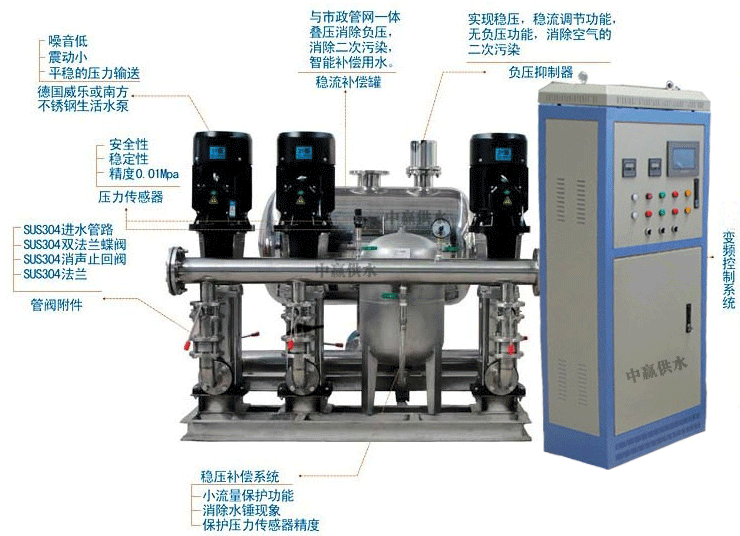

中赢无塔供水系统参数

控制方式：变频控制

安装场所：室内

温度环境：+5℃—+40℃

输送液体：清水

液体温度：0℃—+70℃

最高使用压力：20kg/cm3

最小吸入压力：0.2kg/cm3

允许吸入压力：受到最高使用压力限制

水泵：立式/卧式多级离心泵

水泵组合台数：2---6台

电源：三湘×220/330V×50HZ

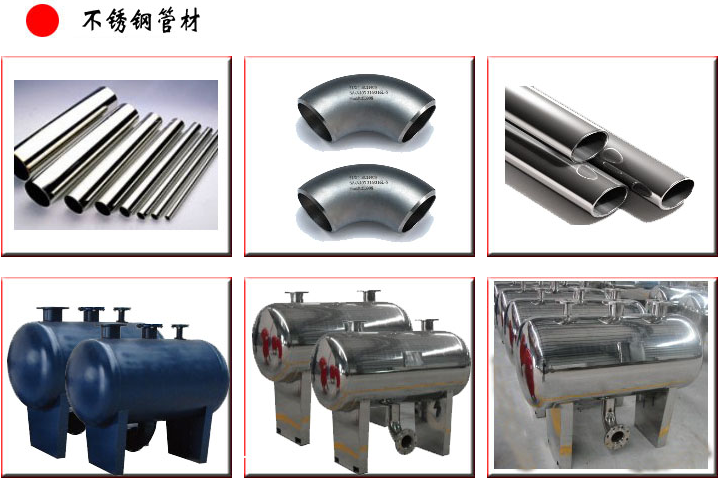

吸入、输出管：不锈钢钢管

中赢无塔供水系统工作原理

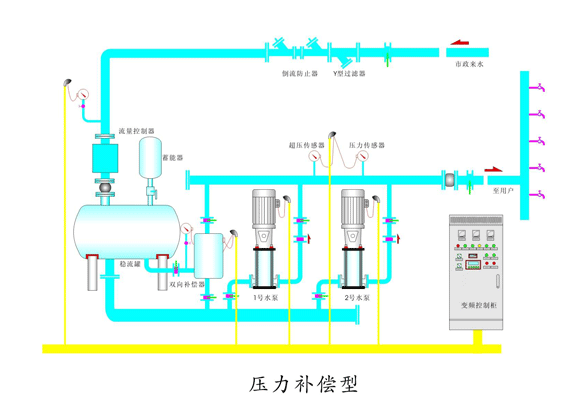

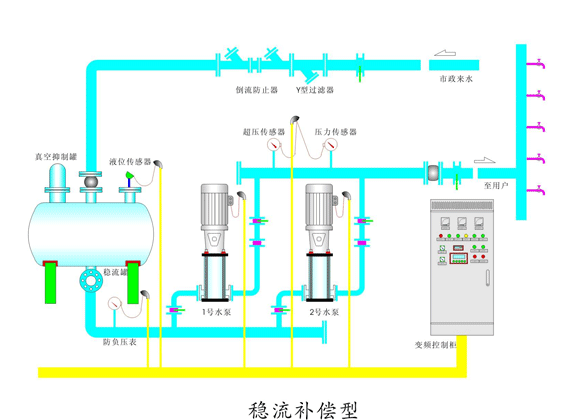

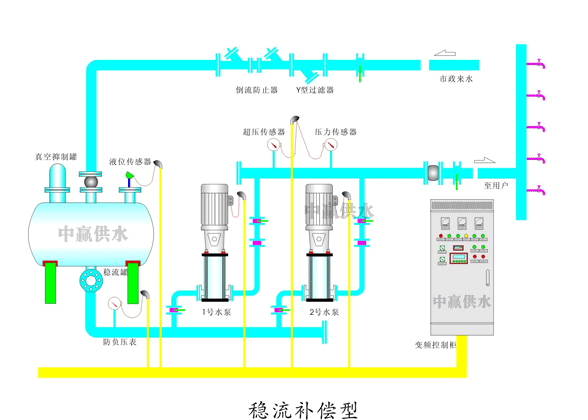

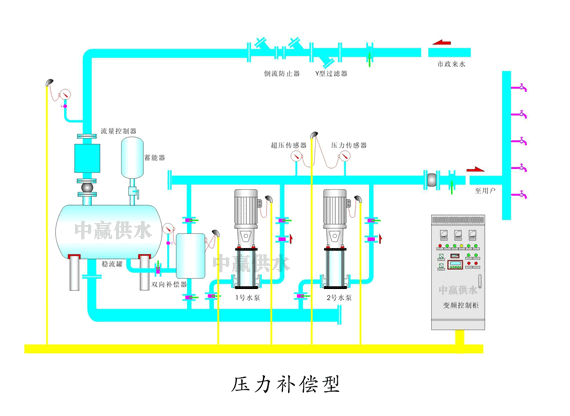

      无塔供水系统进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0（或设定的管网保护压力）时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响；当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又最大限度的满足用户需求，降低供水能耗，实现供水系统最优运行。

中赢无塔供水系统的优点

1、 经济效益显著

    使用该设备，可不建造水塔、不设楼顶水箱，既减少工程的施工周期，又解决了工程造价费用高的缺点，还克服了气压波动大，水泵启动频繁等不足之处。

2、 设计严谨

    该设备采用水泵变频恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。

3、 运行可靠

    该设备采用变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。并且性能良好、控制方式灵活、抗干扰能力强

4、 高效节能

    该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35%。

5、 操作简单

    该设备采用全自动控制，PID调节，键盘操作，人机界面（文本、数字）显示。操作人员只需转换电控柜开关，就可以实现用户所需工况，实现全自动无人值守。

6、 保护功能齐全

    具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

7、 占地少安装方便

    整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。

8、 延长水泵及电机的使用寿命

    对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。

9、定时开关机控制

    （可选功能）系统内设有实时时钟，数据可掉电保护。如果用户只需要在一天中的某段时间内运行，则可设定每天的开机、关机时间，进行定时控制。

10、当变频器发生故障时，恒压供水系统能够自动转换至工频运行，确保供水不间断。

11、爆管保护功能

    当外管网发生爆管后，恒压供水系统可自动停止运行。

12、突然停电后再来电，恒压供水系统能够自动启动运行。

13、可编程控制器具有RS485通讯接口，便于将各种参数传至上位计算机。(附加功能)。

14、恒压供水系统符合JG/T3009－93标准。

15、可适用于生活消防合用系统。

    对于生活和消防合用供水系统,则设备可设定两个工作压力,一个为消防供水压力,一个为消防供水压力。平时设备按生活设定压力运行，消防泵参与依次循环软启动，同时向消防管网补压，维持消防管网压力。当有火警发生时，由消火栓破玻按钮、湿式报警阀上的压力开关、消防控制中心、控制柜上的消防强起按钮等发出消防信号，则PLC受到此信号并自动控制系统将供水压力提供到消防设定压力按消防所需水量，增加启动多台工作泵，供给生活和消防的全部用水量。如果生活供水管网上装设有电动阀门，则设备在接到消防启动信号后，先关闭生活供水管网上的电动蝶阀，再将供水压力提高至消防设定压力，供给消防所需的全部用水量。消防结束后，需手动恢复平时生活工作状态。
