高层小区二次供水设备的工作原理和工作流程是什么？
2025/8/19 14:10:07 点击：
高层小区二次供水设备的工作原理简单来说就是当市政自来水管网的水压或水量无法直接满足用户（尤其是高层用户）的用水需求时，通过一套二次加压供水设备、储存和输送系统，对自来水进行二次加压供水，确保用户端获得干净卫生、压力稳定的自来水。
高层小区二次供水设备的工作原理：
1. 进水阶段：
· 水从水箱（或无负压罐）出来后，进入水泵机组。这是二次供水设备的心脏。
· 水泵（通常由多台泵组成，主泵+备用泵）负责将水的压力提升到满足用户需求的高度和压力。
· 高层小区二次供水设设备的核心是智能变频控制柜。它接收来自压力传感器（安装在设备出水总管或管网末端）的实时压力信号，将实际压力与设定压力进行比较。如果实际压力低于设定压力（说明用户用水量增加），控制柜发出指令水泵运行：变频控制柜通过变频器调节水泵电机的转速，增加转速提高水泵输出流量和压力。如果实际压力高于设定压力（说明用户用水量减少），控制柜指令变频器降低水泵转速，减少输出流量和压力。如果用水量极小甚至为零（夜间），变频泵会降低到休眠频率或完全停止，当压力下降到唤醒值时再启动。
· 二次供水设备通过这种闭环反馈控制，系统能实时、动态地调整水泵的运行状态，力求使管网压力稳定在设定值附近，实现“按需供水”，既满足用户需求，又大限度地节约电能（避免了传统工频泵频繁启停和恒速运行浪费的能量）。
3. 高层小区二次供水设备出水与消毒（可选但重要）：
· 为了保证水质安全，尤其是水箱式变频恒压供水：
· 不锈钢水箱需要定期清洗消毒。
· 设备出水口或管网中可能会加装紫外线消毒器或消毒剂投加装置（如次氯酸钠发生器），对水进行二次消毒杀菌。
4. 关键保护机制：
· 无负压保护（针对叠压设备）： 通过真空抑制器、压力传感和快速调节算法，实时监测市政进水压力。当检测到可能产生负压（压力低于设定保护值）时，系统会立即降低水泵转速甚至停机，防止抽吸市政管网。
· 缺水保护： 水箱（或稳流补偿器）设低水位传感器，水位过低时自动停泵，防止水泵干转损坏。
· 超压保护： 出水总管设安全阀或泄压阀，当压力异常过高时自动泄压。
· 过载、短路、缺相等电气保护： 由控制柜实现。
· 小流量保压/休眠功能： 在夜间等极小流量时段，变频泵低速运行或停机休眠，由稳流补偿器（或小型气压罐）维持管网基本压力，当压力降至唤醒值时再启动主泵，进一步节能。
高层小区二次供水设备工作流程：
1. 市政来水 → (进入低位水箱 / 或进入无负压罐) → 水泵吸入口。
2. 智能变频控制柜根据设定压力和管网实际压力反馈，通过变频器精确控制水泵转速。
3. 水泵将水加压 → 出水总管 → 建筑供水管网 → 用户用水点。
4. 压力传感器实时监测管网压力 → 反馈信号给控制柜 → 控制柜调整水泵运行 → 维持管网压力恒定。
高层小区二次供水设备的工作原理：
1. 进水阶段：

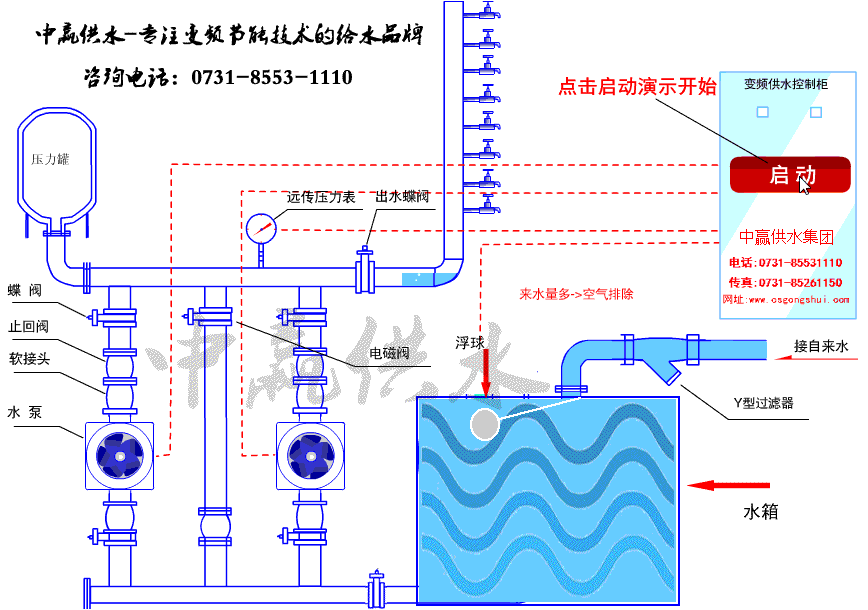

· 水箱式变频恒压供水方式： 自来水首先进入低位水箱（或地下水池）。不锈钢水箱的作用是储存一定量的水，起到缓冲、调蓄的作用。当市政供水压力低或停水时，水箱能保证一段时间内的持续供水。不锈钢水箱通常配备液位控制器、通气管、溢流管、泄水管、人孔等，并需要定期清洗消毒以保证水质。

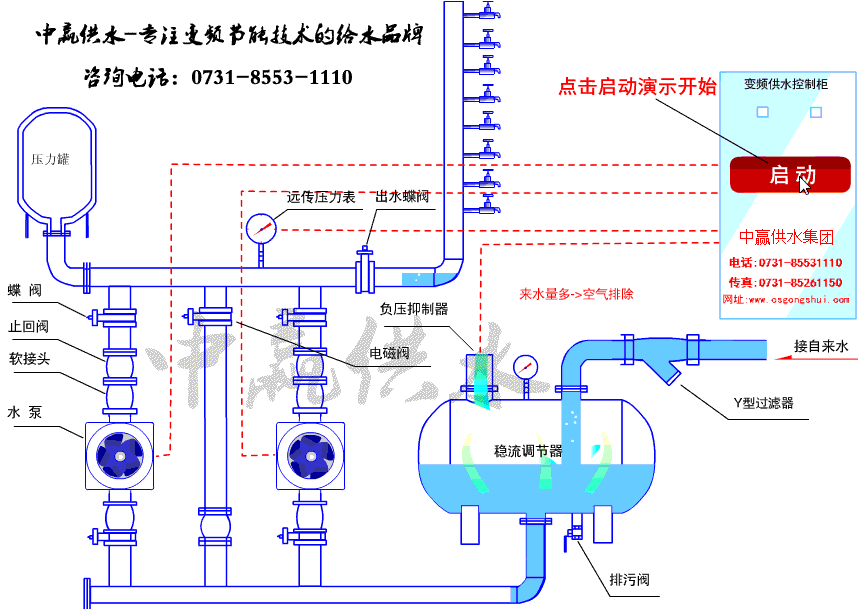

· 罐式无负压/叠压式： 自来水先进入无负压罐，存储少量水，同时确保设备在用水高峰期或市政压力瞬间不足时能短时补压供水，最关键的是它能防止设备运行时对市政管网产生负压（抽吸作用），保护市政管网和其他用户用水。
· 水从水箱（或无负压罐）出来后，进入水泵机组。这是二次供水设备的心脏。
· 水泵（通常由多台泵组成，主泵+备用泵）负责将水的压力提升到满足用户需求的高度和压力。
· 高层小区二次供水设设备的核心是智能变频控制柜。它接收来自压力传感器（安装在设备出水总管或管网末端）的实时压力信号，将实际压力与设定压力进行比较。如果实际压力低于设定压力（说明用户用水量增加），控制柜发出指令水泵运行：变频控制柜通过变频器调节水泵电机的转速，增加转速提高水泵输出流量和压力。如果实际压力高于设定压力（说明用户用水量减少），控制柜指令变频器降低水泵转速，减少输出流量和压力。如果用水量极小甚至为零（夜间），变频泵会降低到休眠频率或完全停止，当压力下降到唤醒值时再启动。
· 二次供水设备通过这种闭环反馈控制，系统能实时、动态地调整水泵的运行状态，力求使管网压力稳定在设定值附近，实现“按需供水”，既满足用户需求，又大限度地节约电能（避免了传统工频泵频繁启停和恒速运行浪费的能量）。
3. 高层小区二次供水设备出水与消毒（可选但重要）：
· 为了保证水质安全，尤其是水箱式变频恒压供水：
· 不锈钢水箱需要定期清洗消毒。
· 设备出水口或管网中可能会加装紫外线消毒器或消毒剂投加装置（如次氯酸钠发生器），对水进行二次消毒杀菌。
4. 关键保护机制：
· 无负压保护（针对叠压设备）： 通过真空抑制器、压力传感和快速调节算法，实时监测市政进水压力。当检测到可能产生负压（压力低于设定保护值）时，系统会立即降低水泵转速甚至停机，防止抽吸市政管网。
· 缺水保护： 水箱（或稳流补偿器）设低水位传感器，水位过低时自动停泵，防止水泵干转损坏。
· 超压保护： 出水总管设安全阀或泄压阀，当压力异常过高时自动泄压。
· 过载、短路、缺相等电气保护： 由控制柜实现。
· 小流量保压/休眠功能： 在夜间等极小流量时段，变频泵低速运行或停机休眠，由稳流补偿器（或小型气压罐）维持管网基本压力，当压力降至唤醒值时再启动主泵，进一步节能。
高层小区二次供水设备工作流程：
1. 市政来水 → (进入低位水箱 / 或进入无负压罐) → 水泵吸入口。
2. 智能变频控制柜根据设定压力和管网实际压力反馈，通过变频器精确控制水泵转速。
3. 水泵将水加压 → 出水总管 → 建筑供水管网 → 用户用水点。
4. 压力传感器实时监测管网压力 → 反馈信号给控制柜 → 控制柜调整水泵运行 → 维持管网压力恒定。
